Olomouc - SŠ polytechnická

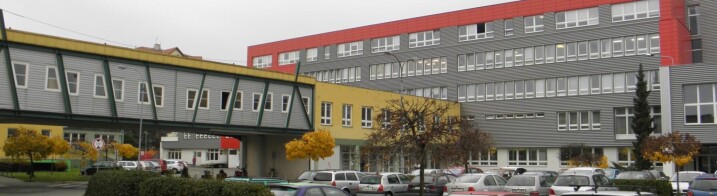

Střední škola polytechnická v Olomouci

Modernizace zdroje tepla

Stávající horkovodní VS horká voda/teplá voda s akumulací 3x 100 m3 a centrálním zásobníkový ohřevem TV s 2x 10 m3 akumulace bude demontována a bude nahrazena novou kompaktní výměníkovou stanicí horká voda/teplá voda bez akumulace o výkonu cca 2,5 MW a novou přípravou teplé vody pomocí rychloohřevu s akumulací o výkonu cca 500 kW + 2 m3 AKU. Nová VS bude nově dovybavena nadřazenou regulací MaR za účelem zvýšení účinnosti a efektivity jejího provozu. Nový systém MaR VS bude realizován včetně vizualizace a napojení na centrální dispečink ENESA vybavený systémem Merbon SCADA a zpřístupnění příslušných obrazovek pro vzdálený dohled a řízení provozovateli výměníkové stanice. V nové VS bude také provedeno hlídání nepřekročení čtvrthodinového nasmlouvaného maxima. Nově bude škola mít dvousložkovou cenu tepla oproti současné jednosložkové.

·         Oběhová čerpadla TV (cirkulační a nabíjecí) budou vybavena frekvenčním měničem, u cirkulačního oběhového čerpadla bude časové spínání.

·         Na potrubí TV s cirkulací v areálu školy bude osazen cca 5x kulový kohout s pohonem otevřeno/zavřeno pro možnost časového omezování provozu cirkulace.

·         Nově bude osazeno měření tepla pro ÚT a měření tepla pro ohřev TV, vodoměr pro měření studené vody pro ohřev TV a doplňování vše s přenosem na centrální dispečink ENESA.

Dále je v areálu školy osazeno po jednotlivých objektech celkem 5 samostatných směšovacích stanic, ve kterých navrhujeme tato opatření:

PS 1 směšovací stanice internát

·         nový rozdělovač a sběrač

·         7x nové směšování vybaveno 6x novým čerpadlem s frekvenčním měničem, 1x zůstane stávající, 7x novým trojcestným regulačním ventilem, uzavírací a měřící armaturou, zpětnou klapkou a drobnou vypouštěcí armaturou.

PS 2 směšovací stanice škola učební blok

·         bude provedena úprava na 4 samostatných směšovacích větvích. Stávající čtyřcestné klapky budou nahrazeny trojcestným regulačním ventilem, bude provedena výměna stávajících oběhových čerpadel za čerpadla s frekvenčním měničem. Dojde k výměně 4x čtyřcestných klapek za trojcestné regulační ventily a výměně 3x nové čerpadlo s frekvenčním měničem, 1x zůstane stávající, vše s vazbou na úpravu potrubí

PS 3 směšovací stanice technologická hala, truhláři, tesaři, sál

·         stávající kombi rozdělovač zůstane zachován + ½ uzavíracích a drobných armatur včetně filtrů, rozdělovač bude nově zaizolován

·         bude provedena úprava na 3 směšovacích větvích a to, že stávající čtyřcestné klapky budou nahrazeny trojcestným regulačním ventilem a bude provedena výměna oběhových čerpadel za čerpadla s frekvenčním měničem. Dojde k výměně 3x čtyřcestných klapek za trojcestné regulační ventily a dále k výměně 3x nové čerpadlo s frekvenčním měničem, vše s vazbou na úpravu potrubí a dozbrojení směšovaných větví armaturami

·         bude provedena úprava 2x směšování u VZD jednotek, výměna oběhových čerpadel s frekvenčním měničem s vazbou na úpravu potrubí

PS 4 směšovací stanice sportovní hala

·         stávající rozdělovač se sběračem zůstane zachován, rozdělovače budou nově zaizolovány

·         bude provedena úprava na 3 směšovacích větvích a to, že stávající čtyřcestné klapky budou nahrazeny trojcestným regulačním ventilem a bude provedena výměna stávajících oběhových čerpadel za čerpadla s frekvenčním měničem. Dojde k výměně 3x čtyřcestných klapek za trojcestné regulační ventily a dále k výměně 3x nové čerpadlo s frekvenčním měničem, vše s vazbou na úpravu potrubí a dozbrojení směšovaných větví armaturami

PS 5 směšovací stanice zámečníci, malíři, obkladači

·         bude provedena 1x úprava na samostatné směšovací větvi a to, že 1x stávající čtyřcestná klapka bude nahrazena trojcestným regulačním ventilem a bude provedena výměna 1x stávajícího oběhového čerpadla za čerpadlo s frekvenčním měničem s vazbou na úpravu potrubí a dozbrojení směšované větve armaturami

Všechny strojovny ÚT (PS1-PS5) vč. regulací TV budou opatřeny novým systémem MaR s přenosem na dispečink ENESA. Všechny sekce systému budou samostatně směšované s korekcí dle vnitřních teplotních čidel, jejichž umístění bude přehodnoceno (případně doplněna další čidla). Všechny budou také nově vybaveny tepelnou izolací.

Bude provedeno hydraulické vyvážení jednotlivých PS pomocí osazení vyvažovacích armatur.



Úprava systému ústředního vytápění

Otopná tělesa v prostorách celého areálu školy budou vybavena novými termostatickými ventily. Termostatické ventily v prostorách do 18 °C budou vybaveny termostatickými hlavicemi. Jednotlivé topné větve budou hydraulicky vyváženy. Termostatické hlavice budou zaaretovány na rozsahu nastavení od nuly do teploty odpovídající hygienickému požadavku na teplotu v dané místnosti.

Termostatické ventily v hlavních provozních místnostech s teplotou 20 °C a vyšší (učebny, kabinety, kanceláře apod.) budou osazeny termoelektrickými hlavicemi systému IRC (individual room control). Sběrnicové termoelektrické hlavice budou napojeny přes zónové a transakční jednotky na centrální řídící jednotku v budově školy a odtud na dispečink ENESA. Hlavice budou propojeny komunikační a napájecí sběrnicí 24 V s řídícími a napájecími jednotkami, kabely vedeny v plastových lištách.

Při verifikaci byl zjištěn celkový počet OT na jednotlivých budovách areálu školy v počtu 648 ks. Na soustavě bude provedeno hydraulické vyvážení otopné soustavy.

Výměna vnitřního osvětlení za osvětlení s LED technologii

V rámci tohoto opatření proběhne náhrada vybraných svítidel za úsporná LED svítidla a náhrada vybraných žárovkových zdrojů za úsporné LED žárovky. Z celkového počtu 2124 ks svítidel byla po verifikaci naplánována výměna 2117 ks stávajících svítidel. Náhradou stávajících svítidel za nová LED svítidla dojde ke snížení původního instalovaného příkonu o 154,62 kW.
